Giao thức CDP của Cisco

Giao thức CDP (cisco discovery protocol) hoạt động ở layer2 cho phép thu thập thông tin của các thiết bị lân cận kết nối trực tiếp với nó, thông tin này rất hữu ích khi sử lý sự cố mạng.

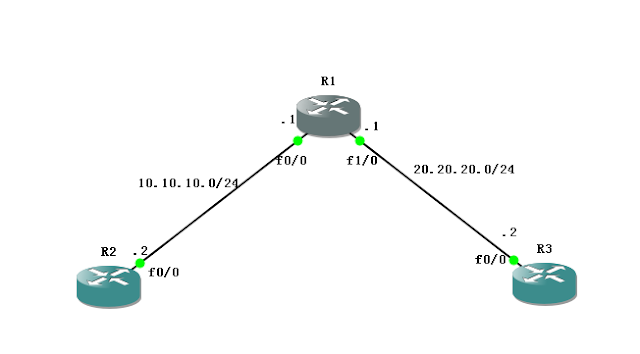

Xây dựng đồ hình lab sau:

Trên R1,

R1(config)#int f0/0
R1(config-if)#ip add 10.10.10.1 255.255.255.0
R1(config-if)#no shut

R1(config-if)#int f1/0

R1(config-if)#ip add 20.20.20.1 255.255.255.0

R1(config-if)#no shut

Trên R2,

R2(config)#int f0/0

R2(config-if)#ip add 10.10.10.2 255.255.255.0

R2(config-if)#no shut

Trên R3,

R3(config)#int f0/0

R3(config-if)#ip add 20.20.20.2 255.255.255.0

R3(config-if)#no shut

- Show các router láng giềng endpoint được kết nối trực tiếp, cùng interface kết nối đầu cuối

R1#sh cdp neighbors

Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge

                  S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,

                  D - Remote, C - CVTA, M - Two-port Mac Relay

Device ID        Local Intrfce     Holdtme    Capability  Platform  Port ID

R2               Fas 0/0           156               R    7206VXR   Fas 0/0

R3               Fas 1/0           173               R    7206VXR   Fas 0/0

- Show router láng giềng chi tiết

R1#show cdp neighbors detail

-------------------------

Device ID: R2

Entry address(es):

  IP address: 10.10.10.2

Platform: Cisco 7206VXR,  Capabilities: Router

Interface: FastEthernet0/0,  Port ID (outgoing port): FastEthernet0/0

Holdtime : 131 sec

Version :

Cisco IOS Software, 7200 Software (C7200-ADVIPSERVICESK9-M), Version 15.2(4)S5, RELEASE SOFTWARE (fc1)

Technical Support: http://www.cisco.com/techsupport

Copyright (c) 1986-2014 by Cisco Systems, Inc.

Compiled Thu 20-Feb-14 06:51 by prod_rel_team

advertisement version: 2

Duplex: full

Management address(es):

  IP address: 10.10.10.2

-------------------------

Device ID: R3

Entry address(es):

  IP address: 20.20.20.2

Platform: Cisco 7206VXR,  Capabilities: Router

Interface: FastEthernet1/0,  Port ID (outgoing port): FastEthernet0/0

Holdtime : 144 sec

Version :

Cisco IOS Software, 7200 Software (C7200-ADVIPSERVICESK9-M), Version 15.2(4)S5, RELEASE SOFTWARE (fc1)

Technical Support: http://www.cisco.com/techsupport

Copyright (c) 1986-2014 by Cisco Systems, Inc.

Compiled Thu 20-Feb-14 06:51 by prod_rel_team

advertisement version: 2

Duplex: full

Management address(es):

  IP address: 20.20.20.2

Xem thời gian quảng bá CDP và holdtime timer,

R1#sh cdp

Global CDP information:

        Sending CDP packets every 60 seconds

        Sending a holdtime value of 180 seconds

        Sending CDPv2 advertisements is  enabled

==> cứ mỗi 60s 1 lần gói CDP được gửi ra interface của router và thời gian giữ gói CDP là 180s

Còn nhiều lệnh CDP nữa, bạn hãy tự tìm hiểu thêm.
